1.控制系統介紹
螺桿低溫冷水機組|低溫冷水機組電器控制系統主要分為控制處理器和人機界面(觸摸屏)兩部分：控制處理器采用西門子可編程控制器CPU224及摸擬量擴展模塊SCM-16；人機界面采用觸摸屏。整個控制系統穩定，畫面友好，操作簡單，其功能介紹如下：

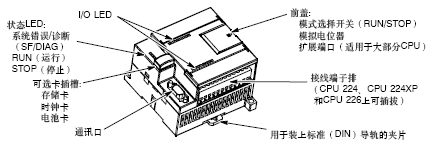

1.1.西門子可編程控制器CPU224(圖1)
CPU224將一個微處理器一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC。機組上電之后，打開機組電控箱內主斷路器、控制斷路器、急停開關，啟動 PLC 控制系統，經過幾秒鐘系統檢測后便進入以下主畫面(圖2)。點擊左下角Fast Set出現快速操作界面(圖3)以便于快速進入相應的畫面，進入系統之后進入機組運行畫面(圖4)

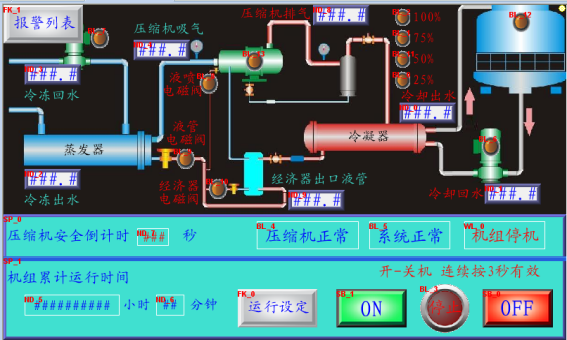

在此畫面下點擊關閉按鈕后，就會進入“進入系統”畫面(圖2)。本流程圖直觀顯示制冷機組系統的流程；觀測系統各部件的運行情況、各測溫點的溫度情況、各個壓縮機運行及運行能調狀態、各路電磁閥的得電、失電情況以及壓縮機的運行情況；在此畫面可進行機組開機或停機等操作。
由于機組內部的潤滑油必須加熱到一定溫度才能保持良好的潤滑效果，一般在機組初次啟動前預熱 4～6 小時。
在壓縮機停機后，為預防在短時間內頻繁啟動，造成壓縮機損壞，只有當壓縮機安全時間倒計時為0才可以啟動。
